在變頻恒壓供水系統中一般由水泵機組、變頻器和控制柜、壓力傳感器等輔件組成。變頻供水設備一般會安裝在市政自來水水壓不能滿足日常供水的地方。
變頻供水設備通過壓力傳感器檢測出水口的壓力，實現管道的目標壓力保持恒定。若采用變頻器與工頻切換技術拖動水泵運行，不但能夠滿足用水量在高峰或低谷時的恒壓供水要求，而且可以在變頻器報故障時及時的切換到工頻運行，以保證持續不間斷供水，增加系統的穩定性。
變頻恒壓供水系統概況

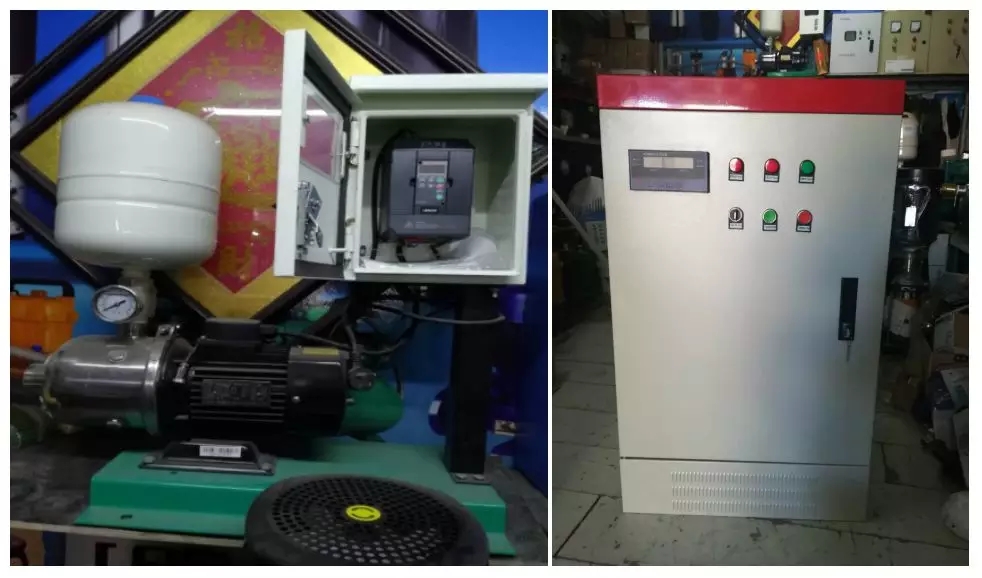

某小區根據實際用水需求，系統由一臺0.75KW 8100變頻器、一個工變頻控制箱、一臺0.75KW臥式多級泵和一個8L的壓力罐、一個遠傳壓力表組成一個工頻-變頻的恒壓供水系統。當變頻系統出現故障時，可以及時切換到工頻繼續供水作業。
變頻器參數設置
變頻器參數
修改內容
參數說明
備注
F0.00
2.5
壓力設定
設定壓力2.5Bar
F0.01
1.0
啟動壓力偏差
喚醒壓力=F0.00-F0.01
F0.05
0
啟動方式
鍵盤啟停
F0.06
1
上電自啟動
上電自動運行
F0.07
3
上電啟動延時
上電后啟動延時3秒
F0.08
10
傳感器量程
根據實際情況設定傳感器量程
F0.09
0
傳感器類型
設定傳感器反饋為電壓信號
F7.07
1
繼電器輸出功能
電機正傳運行
控制原理圖主回路
控制回路
當把轉換開關打到變頻處時，控制回路中交流接觸器線圈KM1和KM2得電，主回路中交流接觸器常開觸點KM1跟KM2閉合，變頻啟動。
當把轉換開關打到工頻時，按下工頻啟動按鈕，控制回路交流接觸器線圈KM3得電，KM1跟KM2失電，主回路交流接觸器常開觸點KM1跟KM2斷開，KM3閉合，工頻啟動。
系統特點
1、 系統采用了8100水泵變頻器，經電氣設計可以實現變頻和工頻的切換。在變頻器發生故障時，水泵可以切換到工頻運行，增加了系統運行的穩定性。
2、8100水泵變頻器內置PID算法，可以使得水壓穩定。設置較大啟動壓力偏差，在用水量較少時，可以減少啟動次數，讓水泵能處于長時間休眠狀態。
